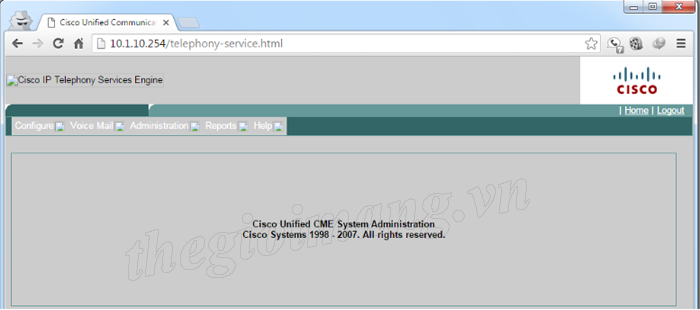

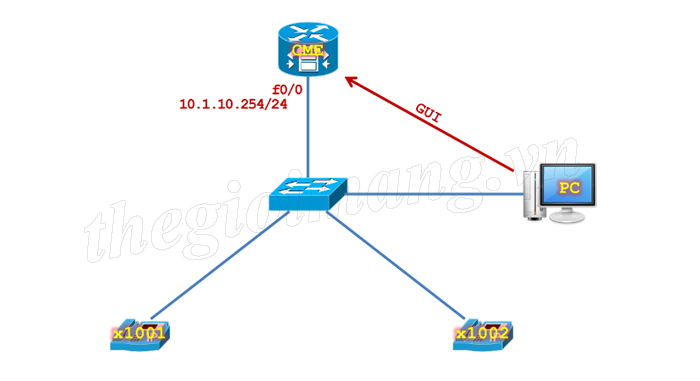

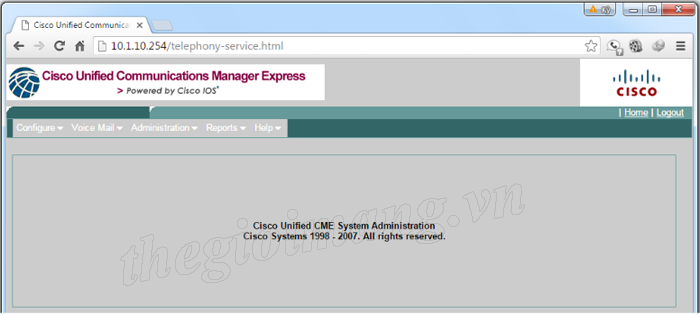

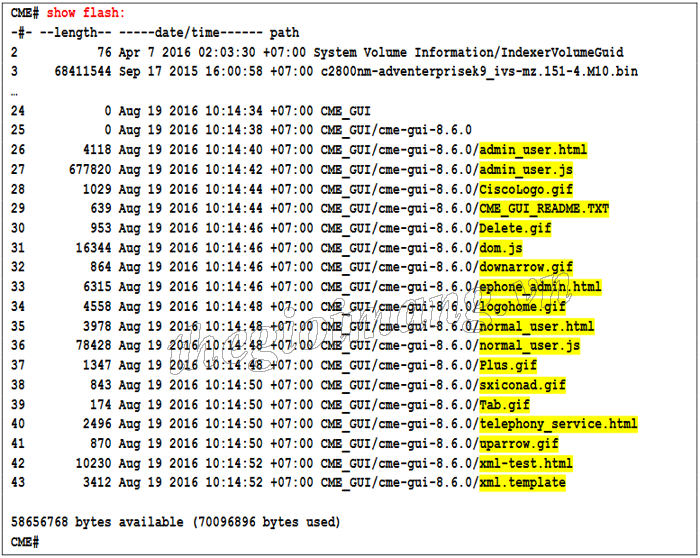

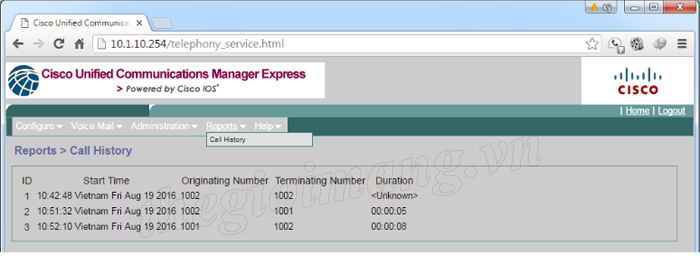

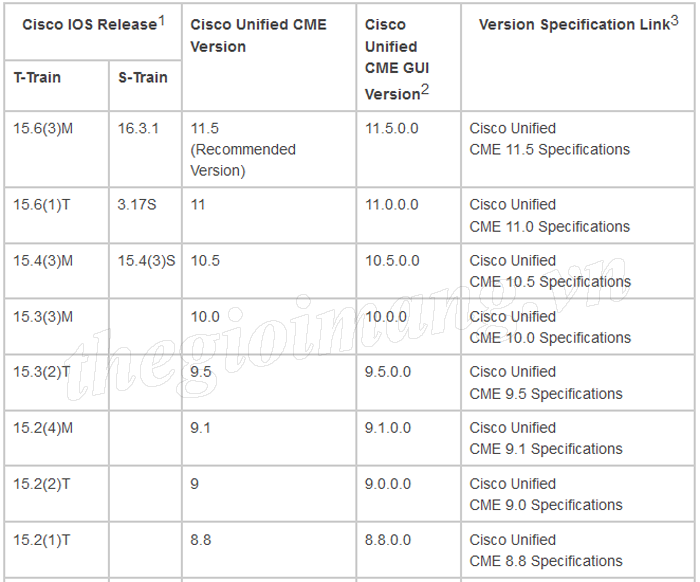

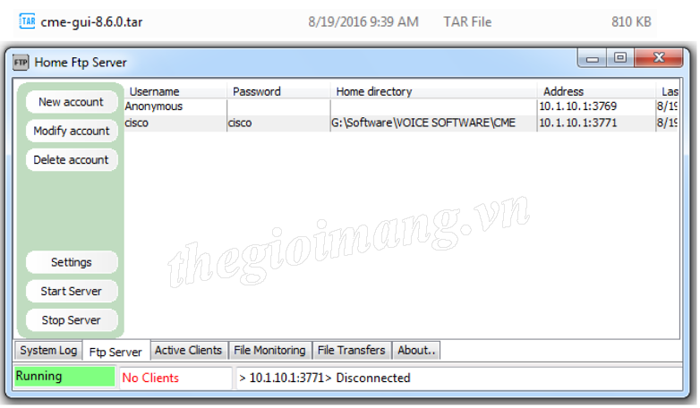

Trong bài viết này mình sẽ hướng dẩn các bạn cấu hình trên tổng đài Cisco CME bằng giao diện đồ hoạ. Mô hình Bước 1 : Cấu hình cơ bản trên CME hostname CME interface f0/0 ip address 10.1.10.254 255.255.255.0 no shut exit line vty 0 4 privilege level 15 no login exit line console 0 logging synchronous exec-timeout 0 0 exit no ip domain-lookup ip dhcp excluded-address 10.1.10.254 ip dhcp pool Voice network 10.1.10.0 255.255.255.0 default-route 10.1.10.254 dns-server 8.8.8.8 option 15 ip 10.1.10.254 exit Bước 2 : Cài đặt file giao diện đồ hoạ GUI cho CME Khi cài đặt các gói cme-full.x.x.x.x.tar cho Router, ta cũng đồng thời cài đặt giao diện GUI cho CME. Nếu giao diện GUI trên CME gặp sự cố, ta có thể cài đặt file giao diện GUI vào bộ nhớ Flash của CME bằng cách sau. Kiểm tra IOS Version hiện tại trên Router CME# show version show version Cisco IOS Software, 2800 Software (C2800NM-ADVENTERPRISEK9_IVS-M), Version 15.1(4)M10, RELEASE SO Tùy theo IOS Version ta cần phải cài đặt đúng phiên bản CMEGUI Version, ta có thể tham khảo dựa vào bảng thông tin sau. Kiểm tra thông tin CME Version trên Router. CME# show telephony - service CONFIG (Version=8.6) ===================== Version 8.6 Max phoneload sccp version 17 Max dspfarm sccp version 18 …. Đểxem thông tin CME Version 8.6hỗ trợcác dòng firmware nào, ta có thể tham khảo liên kết LINK Trong tình huống này, đối với Version 15.1(4), ta sẽ tải file cme-gui-8.6.0.tar đểcài đặt CME GUI. Trong tình huống này, chúng ta sẽ sử dụng FTP Server 10.1.10.1 có tài khoản là username/password là cisco/cisco chứa file cme-gui-8.6.0.tar File cme-gui-8.6.0.tar nằm trong đường dẫn như hình dưới CME(config)#ip ftp username cisco CME(config)#ip ftp password cisco CME#archivetar /xtract ftp://10.1.10.1/cme-gui-8.6.0.tar flash:CME_GUI Hoặc sử dụng TFTP Server thì gõ lệnh như bên dưới CME#archive tar /xtract tftp://10.1.10.1/cme-gui-8.6.0.tar flash:CME_GUI CME#archive tar /xtract ftp://10.1.10.1/cme-gui-8.6.0.tar flash:CME_GUI Loading cme-gui-8.6.0.tar cme-gui-8.6.0/ (directory) extracting cme-gui-8.6.0/admin_user.html (4118 bytes) extracting cme-gui-8.6.0/admin_user.js (677820 bytes)!! extracting cme-gui-8.6.0/CiscoLogo.gif (1029 bytes) extracting cme-gui-8.6.0/CME_GUI_README.TXT (639 bytes) extracting cme-gui-8.6.0/Delete.gif (953 bytes) extracting cme- gui-8.6.0/dom.js (16344 bytes) extracting cme-gui-8.6.0/downarrow.gif (864 bytes) extracting cme-gui-8.6.0/ephone_admin.html (6315 bytes) extracting cme-gui-8.6.0/logohome.gif (4558 bytes) extracting cme-gui-8.6.0/normal_user.html (3978 bytes) extracting cme-gui-8.6.0/normal_user.js (78428 bytes)! extracting cme-gui-8.6.0/Plus.gif (1347 bytes) extracting cme-gui-8.6.0/sxiconad.gif (843 bytes) extracting cme-gui-8.6.0/Tab.gif (174 bytes) extracting cme-gui-8.6.0/telephony_service.html (2496 bytes) extracting cme-gui-8.6.0/uparrow.gif (870 bytes) extracting cme-gui-8.6.0/xml-test.html (10230 bytes) extracting cme-gui-8.6.0/xml.template (3412 bytes) [OK -828928/4096 bytes] Kiểm tra bộ nhớ Flash trên CME, ta sẽ thấy các file vừa giải nén xong Bước 3 : Cấu hình chức năng GUI trên CME Thực hiện các câu lệnh sau để cho phép cấu hình CME thông qua giao diện Web. SỬ dụng câu lệnh “ip http path” command trỏ tới vị trí lưu trữ HTML và Java File. Sử dụng câu lênh “dỉr” command để kiểm tra vị trí location của HTML files. ip http server ip http path flash:/CME_GUI/cme-gui-8.6.0 ip http authentication local Nếu router hỗ trợ mã hoá encryption (IOS có từ khoá "K9" trong filename), chúng ta có thể cho phép kết nối bảo mật HTTPS connections tới router bằng câu lệnh sau ip http secure-server Tạo tài khoản đăng nhập CUCME Web Administrator Account, ta tiến hành thiết lập user "webadmin" với password là "webadmin" username admin privilege 15 password admin telephony-service web admin system name webadmin secret 0 webadmin dn-webedit time-Webedit exit Đăng nhập vào giao diện Web GUI bằng đường dẫn http://10.1.10.254/telephony-service.html Sử dụng tài khoản đăng nhập username/password là admin/admin hoặc webadmin/webadmin đều được Hoặc kết nối tới Web GUI bằng liên kết http://10.1.10.254/ccme.html Lưu ý : Nếu vào được giao diện Web GUI rồi nhưng không thể chọn được các option trên các Menu Thì ta cần phải cài đặt lại cme-gui-8.6.0.tar phù hợp vì các file khi tải vào Flash của thiết bị có thể bị lỗi. Ta có thể quan sát thông tin thống kê cuộc gọi bằng giao diện CME GUI với Menu Reports > Call History
