Cấu hình quay số PPPoE trên Firewall Cisco ASA

Cấu hình quay số PPPoE trên Firewall Cisco ASA

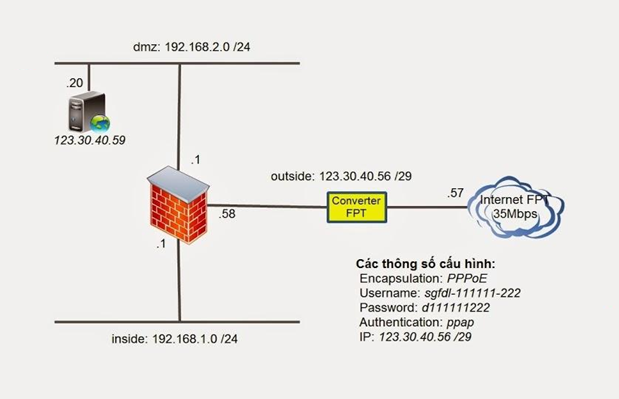

1. Mô hình


2. Yêu cầu:
- Cấu hình PPPoE để kết nối được với ISP. Sử dụng IP tĩnh 123.30.40.58 để gán cho Interface kết nối trực tiếp tới ISP
- Cấu hình các thông số mạng cơ bản (IP, Network Object, Access-List, Access-Group)
- Cấu hình NAT(inside,outside) để bên trong nội bộ truy cập ra ngoài.
- Cấu hình NAT(dmz,outside) để public website, khi bên ngoài truy cập http vào địa chỉ 123.30.40.59 thì sẽ vào được server website 192.168.2.20 đặt ở DMZ.

3. Cấu hình PPPoE ASA 5525
- Cấu hình các thông số: username, password, authen….
ciscoasa(config)#vpdn group FTP-DIALER-GROUP request dialout pppoe

ciscoasa(config)#vpdn group FTP-DIALER-GROUP localname sgfdl-111111-222

ciscoasa(config)#vpdn group FTP-DIALER-GROUP ppp authentication chap

ciscoasa(config)#vpdn username sgfdl-111111-222 password d111111222 store-local

- Gán các thông số vừa tạo vào Interface kết nối với ISP
ciscoasa(config)#interface GigabitEthernet0

ciscoasa(config-if)#pppoe client vpdn group FTP-DIALER-GROUP

- Enable PPPoE trên interface kết nối với ISP
+ Cấu hình interface nhận IP động từ ISP
ciscoasa(config#interface GigabitEthernet0

ciscoasa(config-if)#ip address pppoe setroute

+ Cấu hình đặt IP tĩnh cho interface
Giả sử bạn có dãy địa chỉ IP từ 123.30.40.58 đến 123.30.40.62, địa chỉ IP 123.30.40.57 được ISP sử dụng gán cho Interface mà kết nối trực tiếp đến outside network của bạn.

• Địa chỉ 123.30.40.58 gán cho Interface g0 trên ASA
• Địa chỉ 123.30.40.59 sử dụng làm IP public cho server web, khi bên ngoài truy cập http vào địa chỉ 123.30.40.59 thì ASA sẽ chuyển đến server web 192.168.2.20 được đặt ở vùng DMZ.

ciscoasa(config)#interface GigabitEthernet0

ciscoasa(config-if)#ip address 123.30.40.58 255.255.255.248 pppoe setroute

Tham số setroute sẽ tự động thiết lập đường default route cho bạn
Xem lại thông tin định tuyến như sau:
ciscoasa# show route

C 192.168.1.0 255.255.255.0 is directly connected, inside

C 192.168.2.0 255.255.255.0 is directly connected, dmz

S* 0.0.0.0 0.0.0.0 [1/0] via 123.30.40.57, outside

4. Cấu hình IP, Network Object, Access-List, Access-Group, NAT.
- Cấu hình ip, nameif, security-level cho các interface kết nối trên ASA.
interface GigabitEthernet0

nameif outside

security-level 0

ip address 123.30.40.58 255.255.255.255 pppoe setroute

!

interface GigabitEthernet1

nameif inside

security-level 100

ip address 192.168.1.1 255.255.255.0

!

interface GigabitEthernet2

nameif dmz

security-level 70

ip address 192.168.2.1 255.255.255.0

!

-Cấu hình các Object Network:
object network WWW-SERVER

host 192.168.2.20

object network WWW-SERVER-external-ip

host 123.30.40.59

object network INSIDE-SUBNET

subnet 192.168.1.0 255.255.255.0

object network DMZ-SUBNET

subnet 192.168.2.0 255.255.255.0

- Cấu hình ACL, gán ACL vào interface
ciscoasa# show running-config access-list
access-list Outside_access_in extended permit icmp any any
access-list Outside_access_in extended permit tcp any object WWW-SERVER eq www
access-list Outside_access_in extended permit tcp any object WWW-SERVER eq telnet

+ Gán ACL vào interface
access-group Outside_access_in in interface outside

- Cấu hình NAT

object network INSIDE-SUBNET

nat (inside,outside) dynamic interface

object network WWW-SERVER

nat (dmz,outside) static WWW-SERVER-external-ip



Cấu hình PPPoE cho tường lửa Firewall Cisco ASA

Tường lửa Cisco ASA lý tưởng cho kết nối truy cập Internet Băng thông rộng vì nó cung cấp khả năng bảo vệ an ninh mạng hiện đại và vững chắc.

Đặc biệt đối với doanh nghiệp nhỏ mẫu ASA 5505, 5506, 5508 lý tưởng cho kết nối truy cập FTTx băng thông rộng.

Một số ISP cung cấp quyền truy cập Point to Point qua Ethernet, được viết tắt là PPPoE. Dòng Cisco ASA 5500 hỗ trợ giao thức PPPoE như chúng ta có thể thấy bên dưới.
Sơ đồ:

​

Theo Hình trên, giả định như sau:

• Dải địa chỉ IP nội bộ là 192.168.1.0 / 24
• Có một modem/converter phía trước Tường lửa được kết nối với ISP
• ISP cung cấp địa chỉ công khai (public) cho ASA qua PPPoE
• ASA kết nối với modem bằng Ethernet 0/0 (E0 / 0)
• ASA kết nối với mạng nội bộ bằng Ethernet 0/1 (E0 / 1)
• Có NAT được thực hiện trên ASA để dịch các địa chỉ cá nhân nội bộ sang địa chỉ công cộng do ISP cung cấp
• ASA hoạt động như một máy chủ DHCP để cung cấp 32 địa chỉ cho các máy chủ nội bộ.

Cấu hình mẫu trên Firewall Cisco ASA như bên dưới:

ASA Version 7.2(2)
!
hostname ciscoasa
domain-name default.domain.invalid
enable password * encrypted
names
!
interface Vlan1
nameif inside
security-level 100
ip address 192.168.1.254 255.255.255.0
!
interface Vlan2
nameif outside
security-level 0
pppoe client vpdn group ATT
ip address pppoe setroute
!
interface Ethernet0/0
switchport access vlan 2
!
interface Ethernet0/1
!
interface Ethernet0/2
!
interface Ethernet0/3
!
interface Ethernet0/4
!
interface Ethernet0/5
!
interface Ethernet0/6
!
interface Ethernet0/7
!
passwd * encrypted
ftp mode passive
dns server-group DefaultDNS
domain-name default.domain.invalid
access-list inside_access_out extended permit ip any any
pager lines 24
logging enable
logging asdm informational
mtu inside 1500
mtu outside 1492
icmp unreachable rate-limit 1 burst-size 1
asdm image disk0:/asdm-522.bin
no asdm history enable
arp timeout 14400
! đối với các lệnh nat sau, hãy xem ghi chú ở cuối
global (outside) 1 interface
nat (inside) 1 0.0.0.0 0.0.0.0
access-group inside_access_out in interface inside
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout uauth 0:05:00 absolute
http server enable
http 192.168.1.0 255.255.255.0 inside
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
telnet timeout 5
ssh timeout 5
console timeout 0
vpdn group ATT request dialout pppoe
vpdn group ATT localname [ENTER ISP USERNAME HERE]
vpdn group ATT ppp authentication chap [or PAP, depends on your ISP settings]
vpdn username [ENTER ISP USERNAME HERE] password [ENTER ISP PASSWORD HERE]
dhcpd auto_config outside
!
dhcpd address 192.168.1.1-192.168.1.32 inside
dhcpd dns [ENTER ISP DNS ADDRESS HERE] interface inside
dhcpd enable inside
!
!
class-map inspection_default
match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
parameters
message-length maximum 512
policy-map global_policy
class inspection_default
inspect dns preset_dns_map
inspect ftp
inspect h323 h225
inspect h323 ras
inspect rsh
inspect rtsp
inspect esmtp
inspect sqlnet
inspect skinny
inspect sunrpc
inspect xdmcp
inspect sip
inspect netbios
inspect tftp

Hãy nhớ định cấu hình Bên ngoài MTU thành 1492 vì có thêm 8 byte được sử dụng bởi PPPoE.

Chú ý: Đối với ASA phiên bản 8.3 trở lên
Từ phiên bản ASA sau 8.3, các lệnh NAT được thay đổi như sau:

object network obj_any
subnet 0.0.0.0 0.0.0.0
nat (inside,outside) dynamic interface

Chúc các bạn thành công!
