Hướng dẫn cài đặt VMware Vcenter Server 6.0

vinhpham · 5/9/17

Bài viết sẽ giới thiệu và hướng dẫn các bạn cách cài đặt cấu hình VMware Vcenter Server 6.0

Phần 1: Giới thiệu tổng quan về ảo hóa

Ảo hóa là gì?

Ảo hóa là bước chuyển trung gian từ phần cứng vật lý sang phần cứng ảo và nó đang trở thành một trong những xu hướng phát triển lớn tiếp theo trong ngành công nghệ thông tin.

VMware vSphere là gì?

VMware vSphere là bộ phận sản phẩm của VMware dùng để phục vụ nhu cầu ảo hóa hệ thống.

Thành phần và chức năng của vSphere?

vSphere gồm 3 thành phần chính:

- VMware ESXi: là lớp ảo hóa chính chạy trên nền server vật lý (hay còn gọi là Hypervisor) có nhiệm vụ quảy lý tài nguyên phần cứng và phân phát cho máy ảo (Virtual Machine).

- VMware vCenter Server: là trung tâm quản lý chính của môi trường ảo hóa.

- VMware vSphere Client: là chương trình cho phép truy cập, quản lý từ xa vCenter hoặc ESXi.

- VMware vSphere Web Client: là chương trình cho phép truy cập từ xa vào vCenter thông qua web browser

Phần 2: Giới thiệu và hướng dẫn cài đặt Vcenter

1. Giới thiệu vCenter:

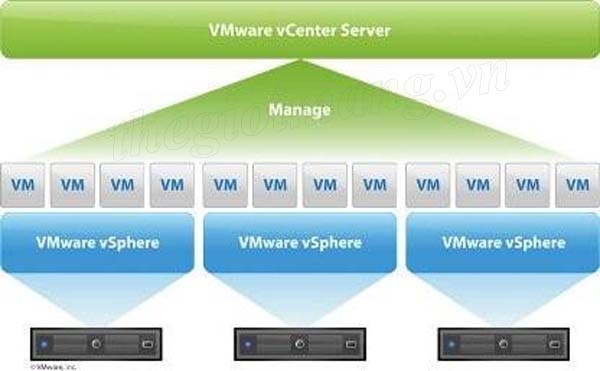

VMware vCenter Server cũng giống như Active Directory. Nó cung cấp một tiện ích quản lý tập trung cho tất cả máy chủ ESX/ESXi và máy ảo tương ứng của nó.

Chú ý muốn quản trị các Host cài đặt ESXi thì phiên bản Vcenter phải bằng hoặc cao hơn bản ESXi cài trên Host (ví dụ bạn không thể dùng Vcenter 4.1 để quản trị các Host cài ESXi 5.5 , muốn quản lý thì phải cài Vcenter bản bằng hoặc cao hơn ví dụ 6.0).

Có 2 cách để chúng ta (IT quản trị ) có thể kết nối vào Vcenter:

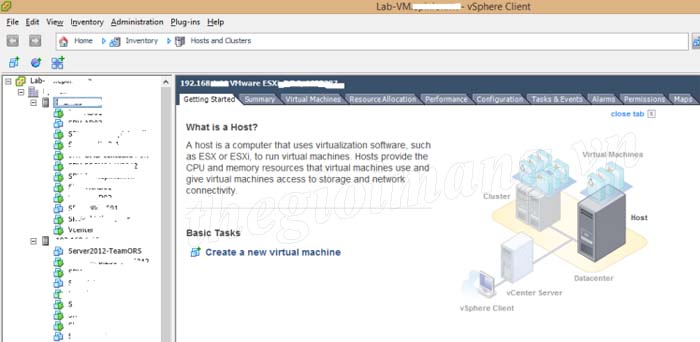

Cách 1. Sử dụng Vmware Vsphere Client cài đặt trên máy tính cá nhân và gõ địa chỉ IP + password của Vcenter. Giao diện giống hình bên dưới.

Cách 2. Sử dụng giao diện web

2. Hướng dẫn cài đặt V-Center

Bước 1: Các bạn download gói cài đặt vCenter từ trang chủ của VMware.

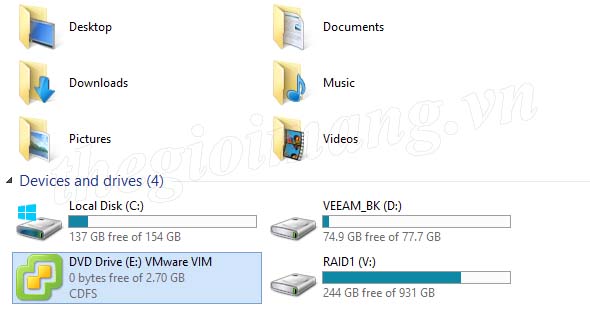

Bước 2: Sau khi down về copy vào máy sẽ cài đặt Vcenter, double click vào file ISO, mình tải bản VMware vCenter Server 6.0 Update 2 and Modules for Windows (2.72GB ) release 2016-03-15 nên sẽ double click vào file VMware-VIMSetup-all-6.0.0-3634788.iso

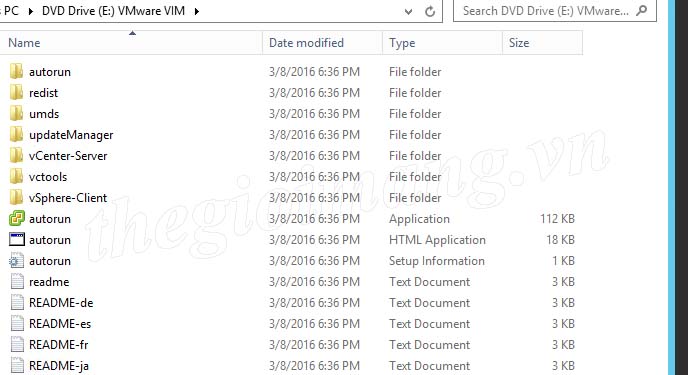

Bước 3: Chạy file autorun (Type Application)

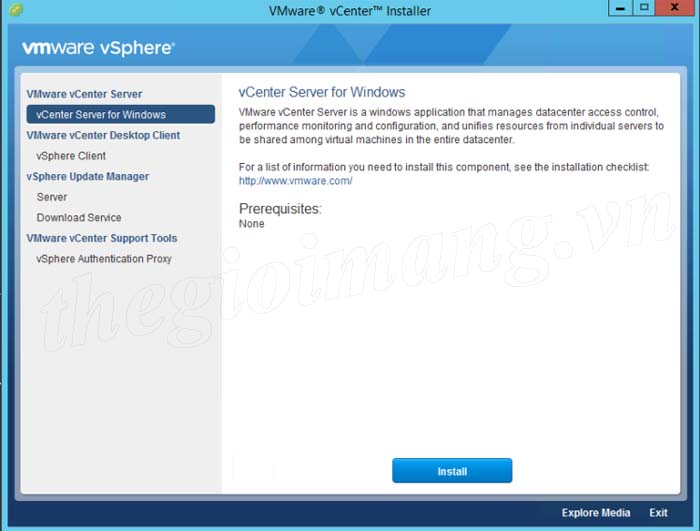

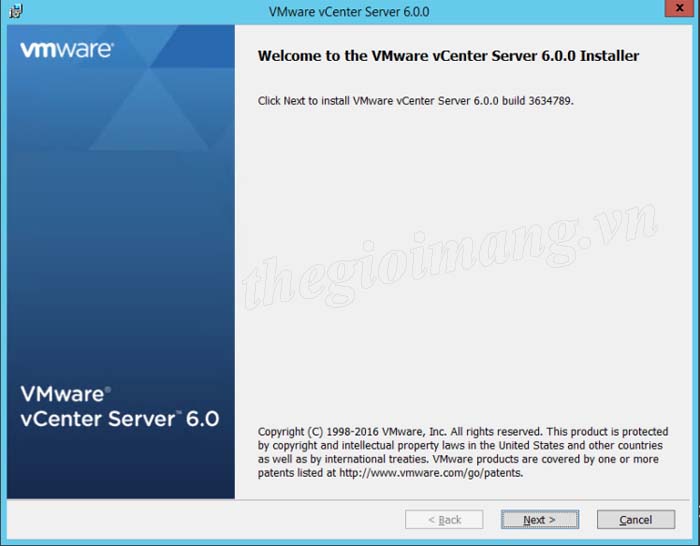

Bước 4: Click Install

Bước 5: Chương trình check physical requirement, màn hình tiếp theo bấm Next – nếu có yêu cầu restart tại bước này thì làm theo.

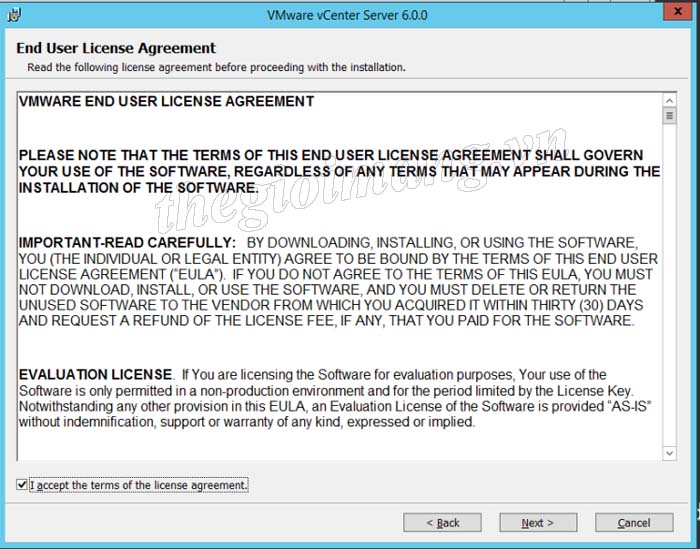

Bước 6: Chọn đồng ý với các điều khoản của Vmware -> Next

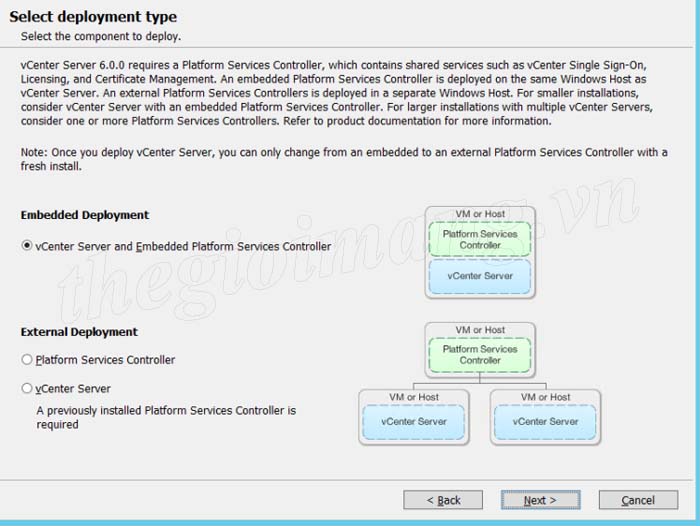

Bước 7: Chọn Embedded Deployment (Platform Services Controller là 1 tính năng mới trong bản Vcenter 6.0 có chứa tất cả các dịch vụ mà vCenter cần cho các chức năng của nó bao gồm Single Sign-On (SSO)).

Note: Mình sẽ có bài viết về SSO – khái niệm nhanh: SSO còn được gọi là ESSO cho phép nhập cùng một id/password để đăng nhập nhiều ứng dụng trong cùng một tổ chức (Enterprise). ví dụ mình chỉ cần tạo 1 user/pass để đăng nhập được cả cho AD, Vcenter…

Note: Nếu báo lỗi thiếu Ram thì nâng cấp Ram nhé, minimum required cho Vcenter 6.0 là 8GB nhé.

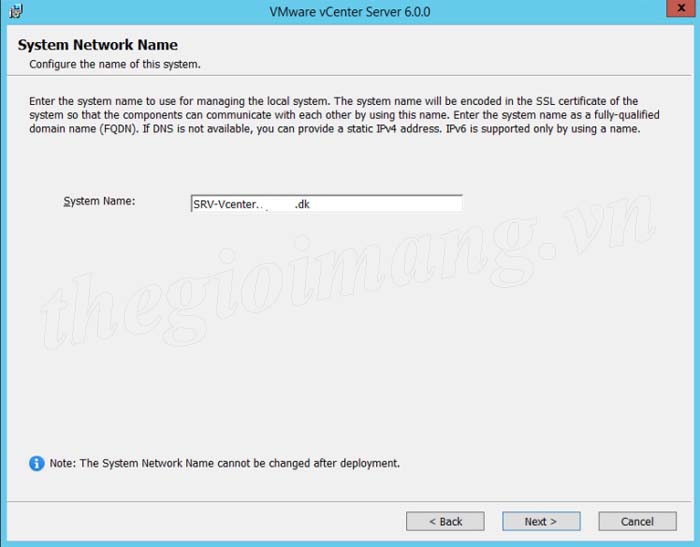

Bước 8: System name sẽ là tên của V-center nhé – Bấm Next tại màn hình này

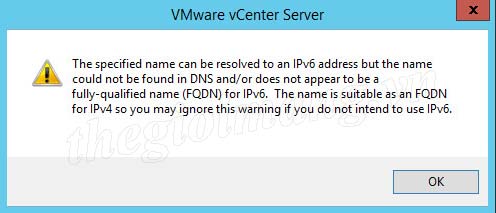

Bước 9: Tại màn hình tiếp theo bấm OK vì chúng ta không sử dụng IPv6

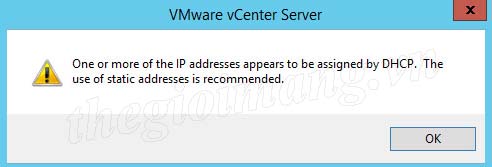

Bước 10: Thông báo tiếp theo recommend chúng ta sử dụng IP tĩnh cho Vcenter – Do trong trường hợp này mình để DHCP nên sẽ nhận thông báo như bên dưới.

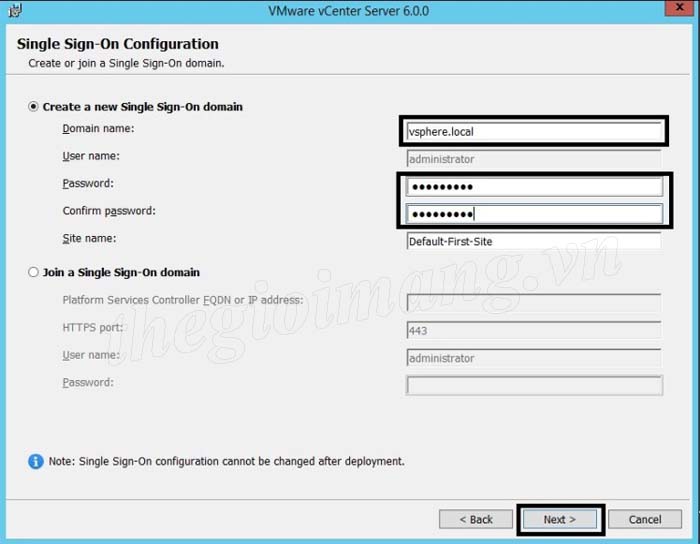

Bước 11: Cấu hình cho vCenter Single Sign-On

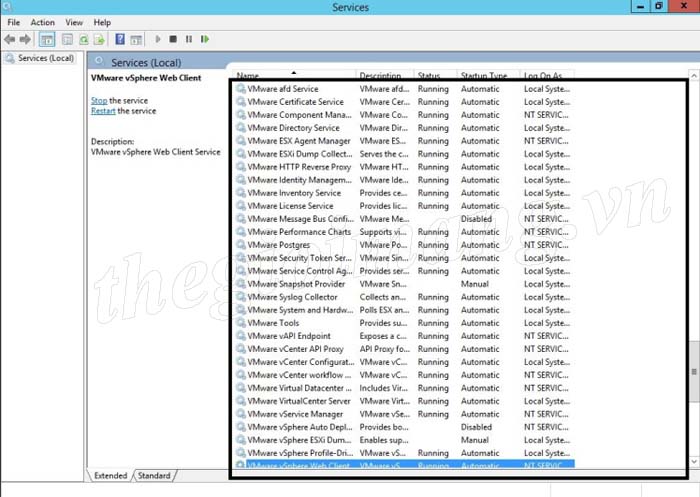

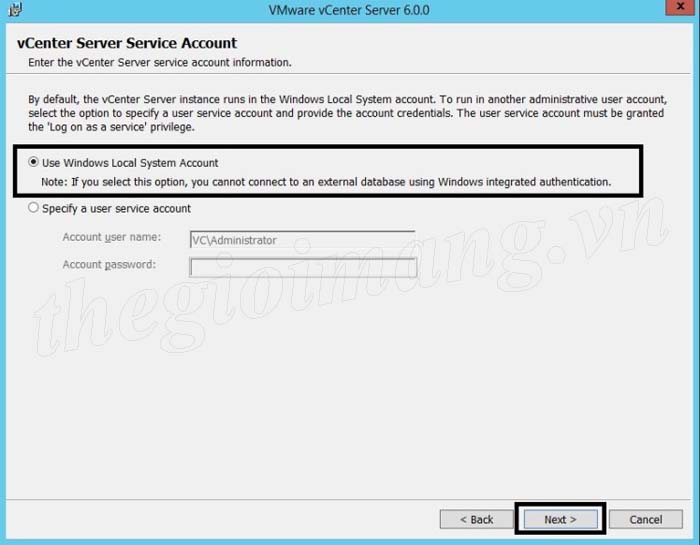

Bước 12: Tại bước tiếp theo, bạn cần khai báo vCenter Server Service Account. Đây là service dùng để startup vCenter – bạn sẽ gặp 1 số lỗi và không thể mở được vCenter nếu như service này “có vấn đề”

- Could not start the VMware VirtualCenter Server service on Local Computer. Error 1067: The process terminated unexpectedly.

- Could not start the VMware VirtualCenter Server service on Local Computer. Error 1069: The service did not start due to a logon failure.

- The VMware VirtualCenter Server Service on Local Computer started then stopped. Some services stop automatically if they have no work to do, for example the Performance Logs and Alerts service.

- Virtual Center service specific error 2.

Ở đây mình chọn mặc định bấm Next

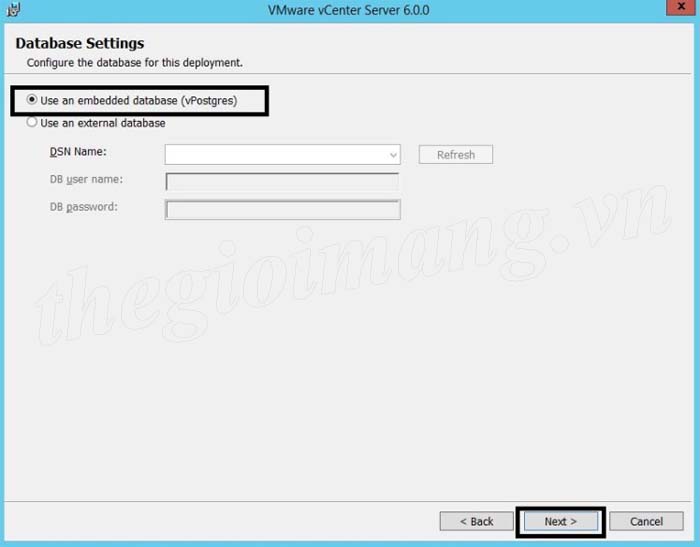

Bước 13: Chọn mặc định Use an embedded database (vPostgres) bấm Next

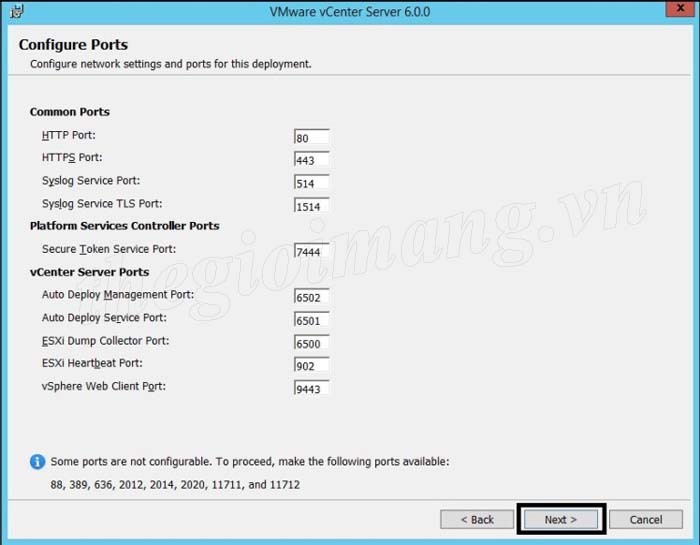

Bước 14: Tại cửa sổ Configuration Ports để mặc định và bấm Next

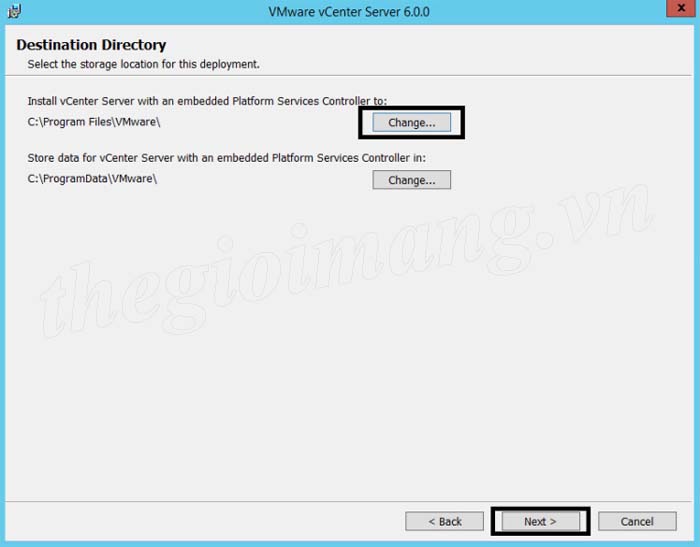

Bước 15: Destination Directory các bạn chọn cho mình Folder để cài đặt.

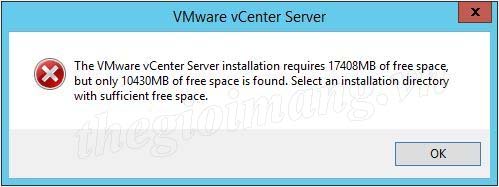

Chú ý: Vcenter 6.0.0 cần khoảng 17GB ổ cứng

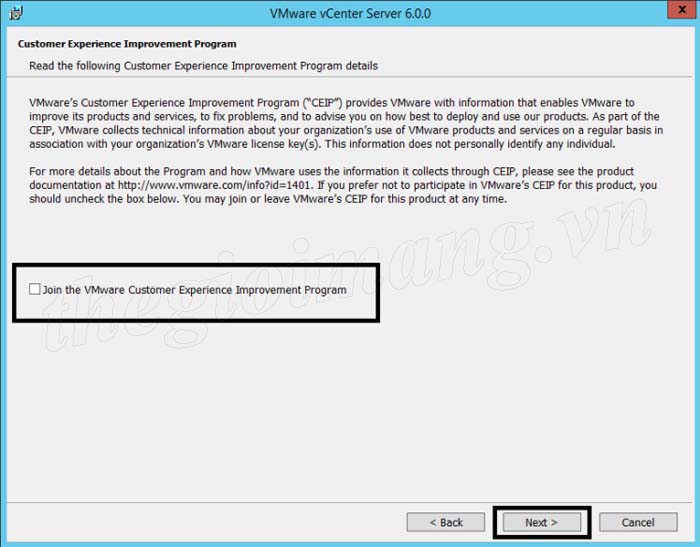

Bước 16: Customer Experience Improvement Program

VMware’s Customer Experience Improvement Program (CEIP) nói ngắn gọn thì là 1 chương trình nằm trong bộ cài của VMware – nó có chức năng thu thập 1 vài thông tin về cách hoạt động và sử dụng sản phẩm từ phía khách hàng và nhờ vào đó VMware sẽ cải thiện các sản phẩm của họ sau này hoặc sửa các problems hoặc thậm chí là sẽ liên lạc với khách hàng (thông qua Vmware account khi đăng kí license) để giúp tổ chức của khách hàng đó sử dụng sản phẩm được tốt hơn.

Tại bước này bạn bấm Next

Bước 17: Bước Ready to install các bạn kiểm tra lại thông số rồi bấm Install

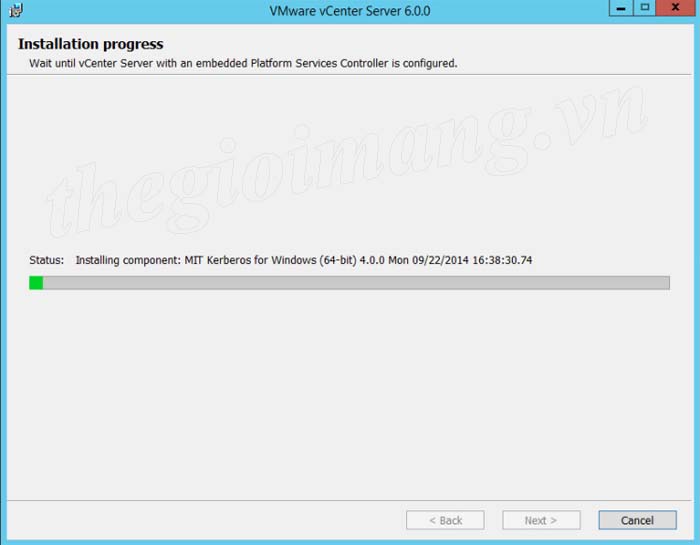

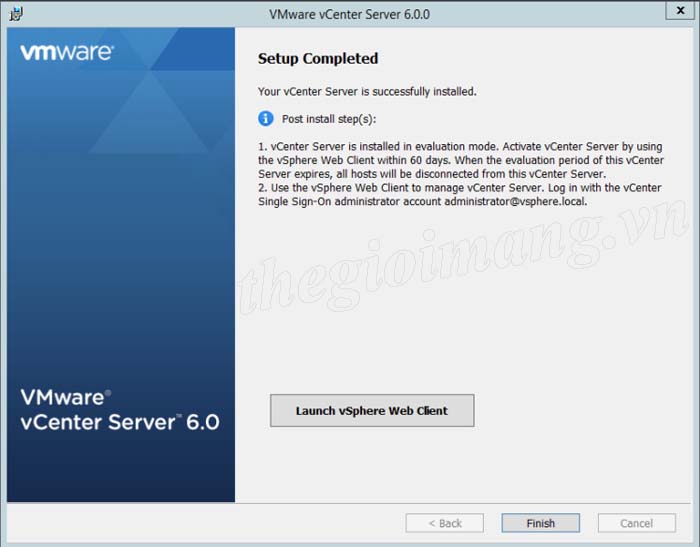

Bước 18: Quá trình cài đặt bắt đầu (cũng tương đối lâu nên các bạn có thể take a rest)

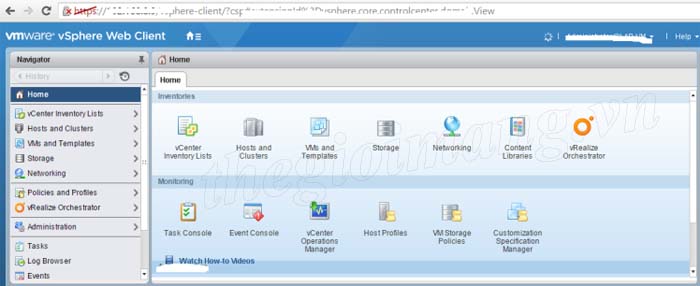

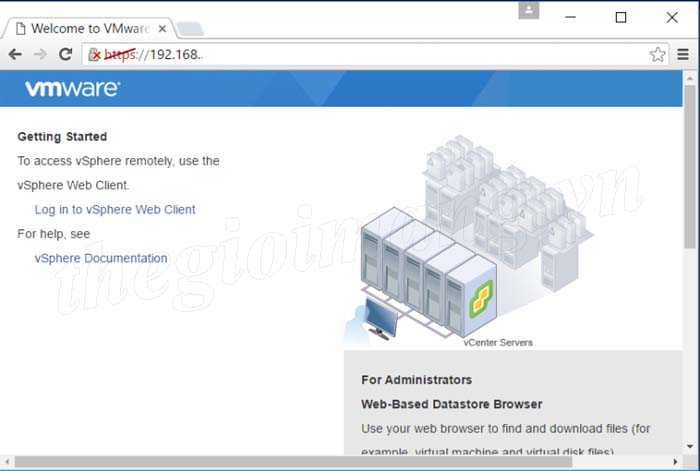

Bước 19: Sử dụng Vsphere Web Client truy cập V-center thông qua IP

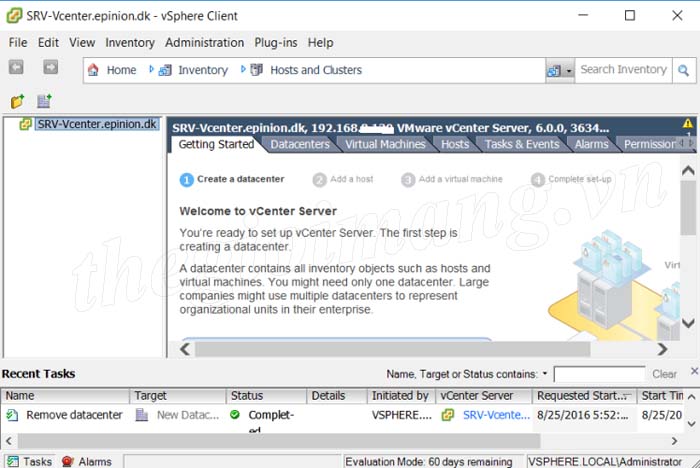

Bước 20: Sử dụng Vsphere Client truy cập Vcenter

Bước 21: Active License cho Vcenter

Vcenter cho phép các bạn dùng thử 60 ngày.

Với các công ty/ doanh nghiệp các bạn đã trả phí để mua bản quyền thì chúng ta có thể sử dụng để active Vcenter.

tqquang88 · 15/10/24

ĐIỀU KIỆN ĐỂ TRIỂN KHAI VCENTER SERVER 8:
- Yêu cầu hệ thống đối với trình cài đặt GUI và CLI:

CÁC BƯỚC CÀI ĐẶT VCENTER SERVER TRÊN ESXi
- vCenter Server đóng vai trò quản trị tập trung cho các máy chủ ESXi và máy ảo được kết nối trong hệ thống mạng và vận hành trên nền Linux.

I. Chuẩn bị:

File ISO cài đặt vCenter version 8.0

DNS Server và NTP Server

Window Server để deploy vCenter (có thể sử dụng laptop có thể kết nối được với ESXi host muốn cài đặt vCenter)

Bước 1: Truy cập và đăng nhập vào trang Download VMware:

Bước 2: Vào mục Download > VMware vSphere 8.0. Tại đây các bạn sẽ có các tùy chọn phiên bản Product để cài đặt:

Essentials: bao gồm các bộ giải pháp VMware dành cho doanh nghiệp vừa và nhỏ, bao gồm các tính năng cơ bản của ảo hóa vSphere để cho phép quản lý các máy ảo và tài nguyên máy chủ.

Standard: cung cấp một bộ tính năng mở rộng hơn so với VMware Essentials. Bao gồm các tính năng như VMotion, Storage vMotion, và High Availability, giúp tự động chuyển đổi máy ảo và quản lý tài nguyên lưu trữ để tối ưu hiệu suất và khả năng sẵn sàng

Enterprise: bộ giải pháp mở rộng dành cho các doanh nghiệp lớn và phức tạp. Bao gồm các tính năng nâng cao như Distributed Resource Scheduler (DRS) và Distributed Switch, giúp tối ưu hóa tự động tài nguyên máy chủ và mạng để đảm bảo hiệu suất và sẵn sàng cao.

Desktop: cung cấp các giải pháp ảo hóa dành cho môi trường máy tính cá nhân và VDI (Virtual Desktop Infrastructure). Bao gồm VMware Horizon và VMware Workstation, giúp triển khai và quản lý môi trường máy tính ảo cho người dùng cuối.

Mình sẽ sử dụng bộ VMware vCenter Standard, chọn GO TO DOWNLOADS:

Bước 3: Chọn DOWNLOAD NOW ở mục VMware vCenter Server Appliance (trường hợp nếu tài khoản các bạn không có license thì các bạn cứ chọn Donwload Trial và sẽ được dùng thử 60 ngày sau khi Register tài khoản):

II. Cài đặt vCenter Server:

Bước 1: Sau khi download iso cài đặt vCenter, tiến hành chuột phải file ISO > Mount để tiến hành cài đặt như một CD/DVD:

Chọn Open:

Hoặc trường hợp nếu không xuất hiện popup trên các bạn có thể tìm thấy ổ đĩa DVD bên ngoài:

Bước 2: Truy cập theo đường dẫn "E:\vcsa-ui-installer\win32" và chạy tệp installer.exe:

Bước 3: Chọn Install:

Bước 4: Stage 1 chúng ta sẽ tiến hành cài đặt vCenter, chọn Next:

Bước 5: Tích chọn I accept the terms of the license agreement. và chọn Next:

Bước 6: Nhập các thông tin IP của ESXi host muốn cài đặt vCenter, port HTTPS để truy cập cũng như tên và mật khẩu cho tài khoản quản trị của hệ thống ESXi, sau đó chọn Next và chờ vCenter kiểm tra kết nối đến ESXi:

Có thể xuất hiện cảnh báo về Certificate, chọn Yes để tiếp tục:

Bước 7: Cấu hình thông tin tên của vCenter và mật khẩu cho tài khoản root, sau đó chọn Next:

Bước 8: Tiếp theo các bạn chọn Size và Storage tương ứng cho nhu cầu hệ thống muốn triển khai, như trong bài lab này mình sẽ chọn Size là Medium và Storage là Default, sau đó chọn Next:

Bước 9: Chọn Datastore cho hệ thống vCenter, đây là phần các bạn cấp cho người dùng sử dụng để cài đặt VM trên hệ thống vCenter của mình. Đồng thời tích chọn Enable Thin Disk Mode (đây là tính năng cấp storage động cho VM, VM sử dụng bao nhiêu thì sẽ cấp bấy nhiêu cho VM chứ không gán cứng lần đầu cho VM giúp tiết kiệm được bộ nhớ của datastore). Sau đó chọn Next:

Bước 10: Cấu hình các thông tin liên quan đến vCenter Server, lưu ý một số mục thông tin:

Network: lựa chọn card mạng trên ESXi host dùng cho IP quản trị của vCenter giao tiếp với hệ thống

FQDN: Nhập thông tin tên miền của vCenter tương ứng với IP quản trị (đảm bảo đã cấu hình thông tin này trên DNS Server)

IP address, Subnet mask và Default Gateway: IP dùng để quản trị hệ thống vCenter

DNS Server: nhập thông tin của DNS Server

Bước 11: Kiểm tra lại các thông tin cấu hình cho vCenter và chọn Finish để tiến hành quá trình cài đặt vCenter trên ESXi:

Chờ quá trình cài đặt diễn ra, đảm bảo không tắt trình cài đặt và giữ kết nối giữa máy Window và ESXi:

Bước 12: Sau khi hoàn thành Stage 1, chọn Continue để tiếp tục set up cho vCenter ở Stage 2

Bước 13: Chọn Next:

Bước 14: Cấu hình thông tin Time cho hệ thống vCenter, có 2 lựa chọn cấu hình:

ESXi Host: đồng bộ Time với ESXi host

NTP Server: đồng bộ Time với NTP Server

Mình sẽ chọn NTP Server, điền thông tin IP của NTP Server. Với lựa chọn SSH Access thì tùy vào nhu cầu quản trị vCenter mà các bạn có thể tùy chọn thành Activated (ngoài quản trị vCenter thông qua GUI thì các bạn có thể SSH để cấu hình CLI cho vCenter như một máy Linux), sau đó chọn Next:

Bước 15: Cấu hình thông tin Domain, các bạn có thể sử dụng domain local của vS phere hoặc chọn Join an esxisting SSO domain trong trường hợp các bạn đã có domain, sau đó cấu hình thông tin mật khẩu cho tài khoản Administrator và chọn Next:

Bước 16: Các bạn có thể tích chọn Join the VMware's Customer Experience Improvement Program (CEIP), đây là tính năng giúp VMware thu nhập thông tin trải nghiệm của người dùng trong quá trình sử dụng, sau đó chọn Next:

Bước 17: Kiểm tra các thông tin cấu hình và chọn Finish để kết thúc quá trình cài đặt cho vCenter

Chọn OK để tiếp tục:

Theo dõi tiến trình cài đặt cho Stage 2, đảm bảo không tắt ứng dụng và kết nối giữa máy Window với ESXi:

Khởi tạo thành công sẽ nhận được thông tin như sau:

Bước 18: Tiến hành truy cập vCenter và đăng nhập bằng tài khoản administrator@vsphere.local đã tạo trước đó:

--- Cám ơn các bạn đã xem bài viết ---
