    Cấu hình mạng LAN cho doanh nghiệp với các tính năng cơ bản: VLAN, VTP, Trunking

    Mô hình mạng doanh nghiệp A kết nối với chi nhánh B.

    Trụ sở chính gồm 4 phòng ban: Giám đốc, nhân sự, kinh doanh, kế toán.

    Vlan 2 phòng Giám đốc 192.168.2.0/24 default-gateway: 192.168.2.252
    Vlan 3 phòng Nhân sự 192.168.3.0/24 default-gateway: 192.168.3.252
    Vlan 4 phòng Kế toán 192.168.4.0/24 default-gateway: 192.168.4.252
    Vlan 5 phòng Kinh doanh 192.168.5.0/24 default-gateway: 192.168.5.252


    Trong mô hình ví dụ này thiết bị switch được sử dụng là Switch Cisco

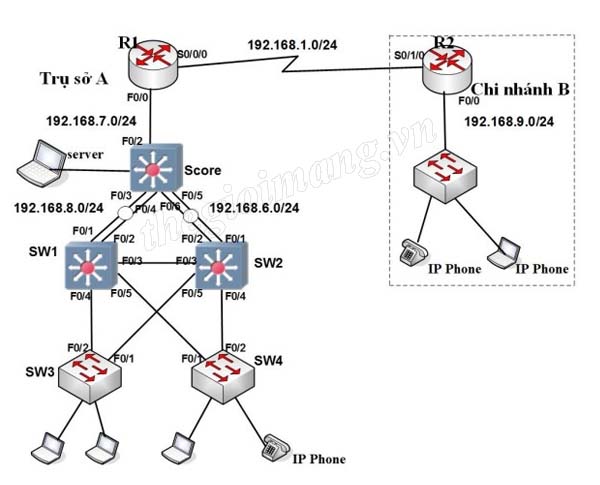

    Mô hình mạng doanh nghiệp

    1. Phân Vlan : Cấu hình SW1 làm SW server cấp Vlan cho SW3, SW4

    SW1(config)#vtp domain mangdoanhnghiep
    SW1(config)#vtp password 123
    SW1(config)#vtp mode server
    SW1(config)#vlan 2
    SW1(config-vlan)#name giamdoc
    SW1(config)#vlan 3
    SW1(config-vlan)#name nhansu
    SW1(config)#vlan 4
    SW1(config-vlan)#name ketoan
    SW1(config)#vlan 5

    SW1(config-vlan)#name kinhdoanh

    2. Cấu hình SW2, SW3, SW4 làm client

    SW2(config)# vtp domain mangdoanhnghiep
    SW2(config)#vtp password 123
    SW2(config)#vtp mode client

    SW3(config)#vtp domain mangdoanhnghiep
    SW3(config)#vtp password 123
    SW3(config)#vtp mode client

    SW4(config)#vtp domain mangdoanhnghiep
    SW4(config)#vtp password 123
    SW4(config)#vtp mode client

    SW2#show vtp status



    3. Gán port cho các Vlan

    SW3(config)#interface range f0/3 – 8
    SW3(config-if-range)#switchport mode access
    SW3(config-if-range)#switchport access vlan 2
    SW3(config-if-range)#exit
    SW3(config)#interface range f0/9 – 14
    SW3(config-if-range)#switchport mode access
    SW3(config-if-range)#switchport access vlan 3
    SW3(config-if-range)#exit
    SW3(config)#interface range f0/15 – 19
    SW3(config-if-range)#switchport mode access
    SW3(config-if-range)#switchport access vlan 4
    SW3(config-if-range)#exit
    SW3(config)#interface range f0/20 – 24
    SW3(config-if-range)#switchport mode access
    SW3(config-if-range)#switchport access vlan 5
    SW3(config-if-range)#exit


    SW4(config)#interface range f0/3 – 8
    SW4(config-if-range)#switchport mode access
    SW4(config-if-range)#switchport access vlan 2
    SW4(config-if-range)#exit
    SW4(config)#interface range f0/9 – 14
    SW4(config-if-range)#switchport mode access
    SW4(config-if-range)#switchport access vlan 3
    SW4(config-if-range)#exit
    SW4(config)#interface range f0/15 – 19
    SW4(config-if-range)#switchport mode access
    SW4(config-if-range)#switchport access vlan 4
    SW4(config-if-range)#exit
    SW4(config)#interface range f0/20 – 24
    SW4(config-if-range)#switchport mode access
    SW4(config-if-range)#switchport access vlan 5
    SW4(config-if-range)#exit

    SW3#show vlan


    4. Mở Trunk trên các port

    SW1(config)#interface f0/3
    SW1(config-if)#switchport trunk encapsulation dot1q
    SW1(config-if)#switchport mode trunk
    SW1(config)#interface f0/4
    SW1(config-if)#switchport trunk encapsulation dot1q
    SW1(config-if)#switchport mode trunk
    SW1(config)#interface f0/5
    SW1(config-if)#switchport trunk encapsulation dot1q
    SW1(config-if)#switchport mode trunk


    SW2(config)#interface f0/3
    SW2(config-if)#switchport trunk encapsulation dot1q
    SW2(config-if)#switchport mode trunk
    SW2(config)#interface f0/4
    SW2(config-if)#switchport trunk encapsulation dot1q
    SW2(config-if)#switchport mode trunk
    SW2(config)#interface f0/5
    SW2(config-if)#switchport trunk encapsulation dot1q
    SW2(config-if)#switchport mode trunk


    SW3(config)#interface f0/1
    SW3(config-if)#switchport trunk encapsulation dot1q
    SW3(config-if)#switchport mode trunk
    SW3(config)#interface f0/2
    SW3(config-if)#switchport trunk encapsulation dot1q
    SW3(config-if)#switchport mode trunk

    SW4(config)#interface f0/1
    SW4(config-if)#switchport trunk encapsulation dot1q
    SW4(config-if)#switchport mode trunk
    SW4(config)#interface f0/2
    SW4(config-if)#switchport trunk encapsulation dot1q
    SW4(config-if)#switchport mode trunk

    SW2#show interfaces trunk


    Chúc các bạn thành công!
