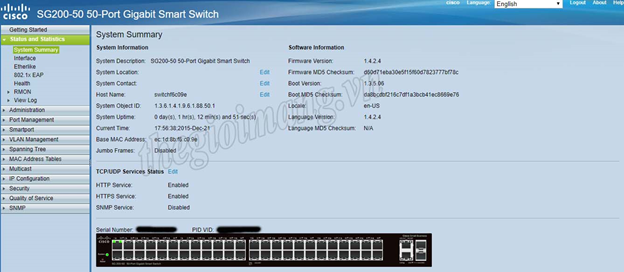

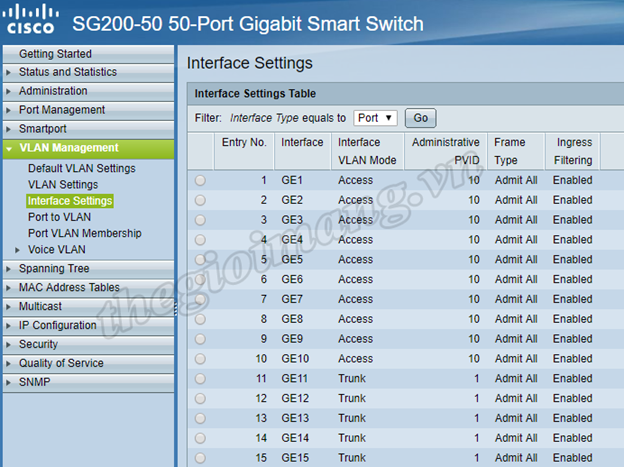

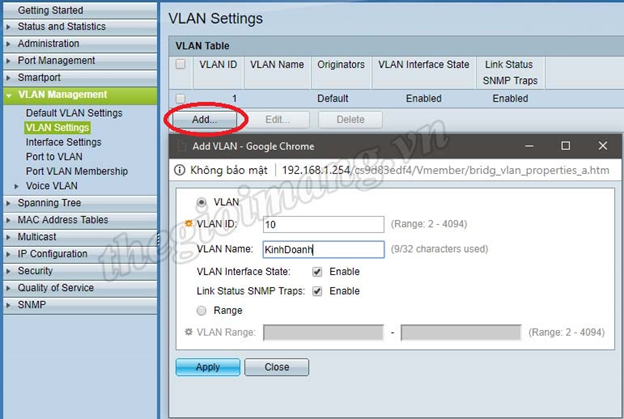

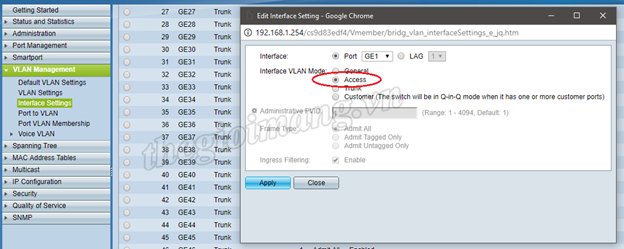

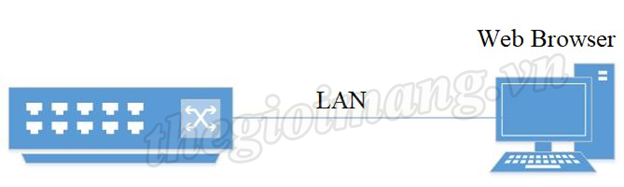

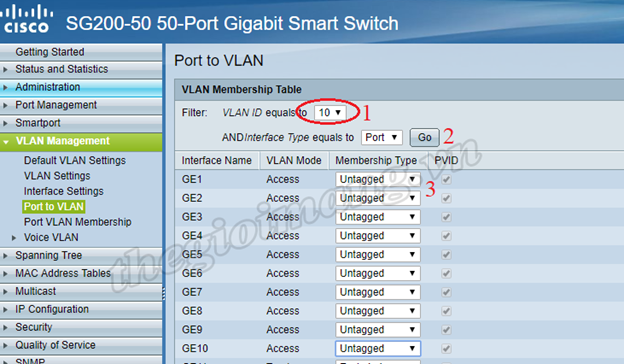

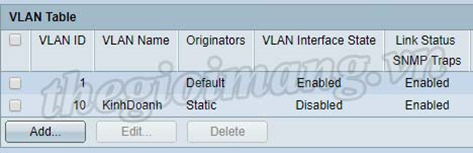

CẤU HÌNH VLAN CƠ BẢN SWITCH CISCO BUSINESS (SG200-50P) Bước 1: Cấp nguồn cho thiết bị. Bước 2: Cắm dây LAN từ máy tính đến bất kì cổng nào của thiết bị - Chuyển card mạng máy tính về chế độ set IP tĩnh. - Thiết lập IP cho máy tính trong khoản 192.168.1.1 – 192.168.1.253. - Default gateway: 192.168.1.254. Bước 3: Mở trình duyệt web lên và truy cập vào http://192.168.1.254 Bước 4: Đăng nhập vào bằng tài khoản, mật khẩu là cisco (mặc định) Bước 5: Nếu là lần đăng nhập đầu tiên thì sau khi đăng nhập, hệ thống sẽ yêu cầu đổi mật khẩu mới, sau đó bấm save để hoàn thành Đây là giao diện và các thông số của thiết bị Để cấu hình Vlan ta vào mục VLAN Management -> VLAN Settings -> Add -> Nhập VLAN ID -> VLAN Name -> Apply để hoàn tất. Kết quả sau khi tạo VLAN Trước khi add port vào VLan, chúng ta cần phải chuyển các port về chế độ Access Để làm được việc đó ta vào: VLAN Management -> Interface Settings -> chọn port cần chuyển -> Edit -> Chọn vào mode Access -> chọn Apply để áp dụng Để add port vào Vlan ta vào: VLAN Management -> Port to VLAN -> Chọn đúng ID VLAN ở mục Filter -> Chọn Port -> Chọn Go -> Thay đổi thành Untagged ở cột Membership -> Apple để áp dụng Đây là kết quả sau khi ta đã thực hiện các bước ở trên. Vậy là ta đã hoàn tất quá trình cấu hình chia Vlan trên thiết bị Switch Cisco Business Chúc các bạn thành công.
