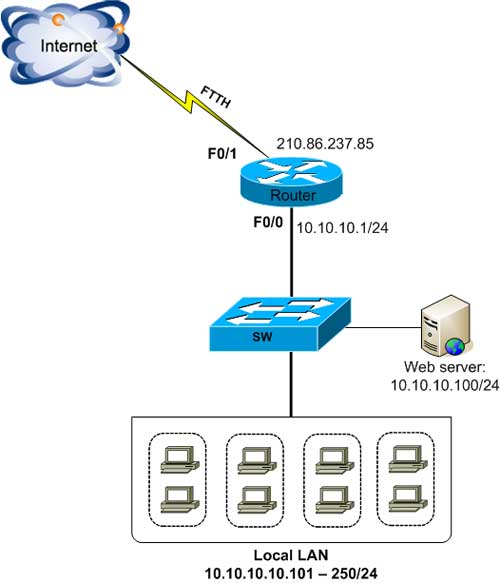

Mô hình: IP tĩnh ISP cấp: 210.86.237.85 (IP động nếu không đăng ký mua IP tĩnh) Cổng F0/1: kết nối Internet Cổng F0/0: kết nối LAN – IP: 10.10.10.1/24 IP LAN: 10.10.10.101 – 250/24 Web Server: 10.10.10.100/24 Các bước cấu hình PPPoE trên Router Cisco như sau: B1: Chọn Interface kết nối PPPoE interface FastEthernet0/1 no ip address pppoe enable <-- Cho phép PPPoE trên interface pppoe-client dial-pool-number 1 <-- Gắn interface dialer tạo ở B2 vào F0/1 no shutdown <-- Cho phép interface hoạt động B2: Tạo interface dialer interface Dialer0 ip address negotiated <-- Lấy IP động từ BRAS ip mtu 1492 <-- Set mtu bằng 1492 ip nat outside <-- Chọn làm interface NAT ra bên ngoài encapsulation ppp <-- Đóng gói PPP dialer pool 1 <-- Tạo dialer pool #1 trùng với interface dialer gán B1 ppp authentication pap callin <-- Chọn kiểu chứng thực PAP/CHAP ppp pap sent-username thuebao_ftth password 0 megavnn1 <-- Quay số kết nối đến ISP ppp ipcp dns request <-- Lấy DNS server từ BRAS no shutdown <-- Cho phép interface hoạt động B3: Tạo default route ra internet ip route 0.0.0.0 0.0.0.0 Dialer0 B4: Nat overload trên cổng Dialer 0 để mạng LAN ra internet ip nat inside source list 100 interface Dialer0 overload ….. Chi tiết file cấu hình mới mô hình trên được thể hiện như sau: Router#show run Building configuration... Current configuration : 1703 bytes ! version 12.4 service timestamps debug datetime msec service timestamps log datetime msec service password-encryption ! hostname Router ! boot-start-marker boot-end-marker ! logging buffered 51200 warnings ! no aaa new-model ! resource policy ! mmi polling-interval 60 no mmi auto-configure no mmi pvc mmi snmp-timeout 180 ip subnet-zero ip cef ! ip domain name yourdomain.com ! username admin privilege 15 secret 5 $1$8Q0U$oLL2B6EzKDF7wXvfgxxRz1 ! interface FastEthernet0/0 description $KET NOI MANG LAN$ ip address 10.10.10.1 255.255.255.0 ip nat inside duplex auto speed auto ! interface FastEthernet0/1 description $KET NOI DEN ISP$ no ip address duplex auto speed auto pppoe enable pppoe-client dial-pool-number 1 ! interface Dialer0 ip address negotiated ip mtu 1492 ip nat outside encapsulation ppp dialer pool 1 ppp authentication pap callin ppp pap sent-username #username password 0 #password ! ip classless ip route 0.0.0.0 0.0.0.0 Dialer0 ! ip http server ip http access-class 23 ip http authentication local ip http timeout-policy idle 60 life 86400 requests 10000 ip nat inside source list 100 interface Dialer0 overload ip nat inside source static tcp 10.10.10.100 80 210.86.237.85 80 ! access-list 23 permit 10.10.10.0 0.0.0.7 access-list 100 permit ip 10.10.10.0 0.0.0.255 any ! control-plane ! banner motd ^CWelcome To THEGIOIMANG.VN^C ! line con 0 exec-timeout 0 0 logging synchronous login local line aux 0 line vty 0 4 access-class 23 in privilege level 15 password 7 0802616D222D273F51 login transport input telnet line vty 5 15 access-class 23 in privilege level 15 password 7 05282B2C0A786C215A login transport input telnet ! End Chúc các bạn thực hiện thành công. Bài viết liên quan: Hướng dẫn cấu hình Load Balancing nhiều WAN trên Router Cisco
Cấu hình PPPoE cho Cisco Router 800, 900, 1000 và 4000 Series Bộ định tuyến Router Cisco 900 series có thể được sử dụng như một kết nối PPPoE (Point to Point over Ethernet) để kết nối văn phòng nhỏ với dịch vụ DSL/FTTH để truy cập Internet. Ngoài ra, bằng cách sử dụng Dịch địa chỉ mạng (NAT), bạn có thể kết nối nhiều máy tính với Internet bằng một bộ định tuyến. Cấu hình tương tự cũng áp dụng cho các bộ định tuyến ISR dòng Router Cisco 800 Series, Router Cisco 1000 Series và Router Cisco 4000 Series mới nhất. PPPoE là một giao thức đóng gói giao thức PPP quay số vào các khung Ethernet để gửi qua mạng xDSL/FTTH. Giao diện vật lý cần thiết cho PPPoE vẫn là Ethernet, nhưng bạn cần định cấu hình một số loại cấu hình quay số trên bộ định tuyến, như chúng ta sẽ thấy bên dưới. Sơ đồ mạng đơn giản của mạng SOHO nhỏ sử dụng Cisco 900 (áp dụng được cho các dòng Cisco 800, 1000 và 4000 Series) với kết nối PPPoE được hiển thị bên dưới: Cấu hình Giả sử rằng LAN nội bộ là 10.0.0.0 / 24. Ngoài ra, FastEthernet4 là giao diện WAN. Chúng ta sẽ định cấu hình PPPoE bằng cách sử dụng nhóm Mạng quay số riêng ảo (VPDN) và làm cho nhóm này hoạt động với giao thức pppoe. File mẫu cấu hình được hiển thị bên dưới: vpdn enable vpdn-group 1 request-dialin protocol pppoe ! interface vlan 1 ip address 10.0.0.1 255.255.255.0 ip nat inside ! interface FastEthernet 4 pppoe-client dial-pool-number 1 ip nat outside ! interface dialer 1 ip address negotiated ip mtu 1492 dialer pool 1 dialer-group 1 encapsulation ppp ppp authentication chap pap callin ppp chap hostname username@to-ISP ppp chap password MyISP-password ppp pap sent-user username@to-ISP password MyISP-password ip nat outside no shut ! dialer-list 1 protocol ip permit access-list 1 permit 10.0.0.0 0.0.0.255 ip nat inside source list 1 interface dialer 1 overload ip route 0.0.0.0 0.0.0.0 dialer 1 Chúc các bạn thực thiện thành công! Bài viết liên quan: Hướng dẫn cấu hình Load Balancing nhiều WAN trên Router Cisco
